Questão 1798564

Engenharia Mecatrônica · 2022

Questão

ID 1798564

Disciplina: Engenharia Mecatrônica

Assunto: Circuitos Hidráulicos

Ano: 2022 Banca: FEPESE - Fundação de Estudos e Pesquisas Socioeconômicos Órgão: Companhia Catarinense de Águas e Saneamento

Dispositivos hidráulicos são requeridos em aplicações que exigem forças elevadas com controle preciso, como por exemplo, a abertura de comportas em grandes reservatórios.

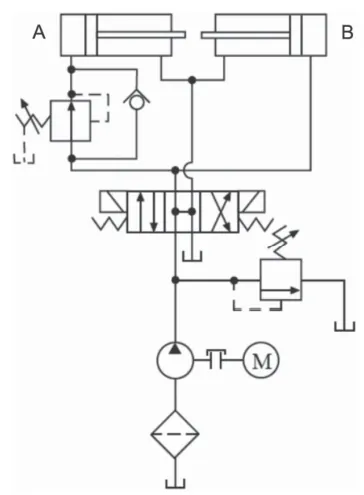

A figura a seguir exemplifica um circuito eletro-hidráulico, composto por dois atuadores, válvulas e elementos básicos.

Assinale a alternativa correta em relação à simbologia aplicada no circuito eletro-hidráulico apresentado.

Alternativa A:
A velocidade de avanço do cilindro A é controlada por uma válvula proporcional operada por sinal elétrico.
Alternativa B:
A pressão de funcionamento do circuito é fornecida por uma bomba simples de deslocamento variável.
Alternativa C:
A válvula de controle direcional é de três posições e centro aberto, operada por solenoides e retorno por mola.
Alternativa D:
Os cilindros A e B são de simples ação com retração por mola e sem amortecimento de fim de curso.
Alternativa E:
Após a saída da bomba, há uma válvula limitadora de pressão normalmente aberta operada por solenoide.
