Questão 1798548

Engenharia Mecatrônica · 2022

Questão

ID 1798548

Disciplina: Engenharia Mecatrônica

Assunto: Comandos Eletropneumáticos Básicos

Ano: 2022 Banca: FEPESE - Fundação de Estudos e Pesquisas Socioeconômicos Órgão: Companhia Catarinense de Águas e Saneamento

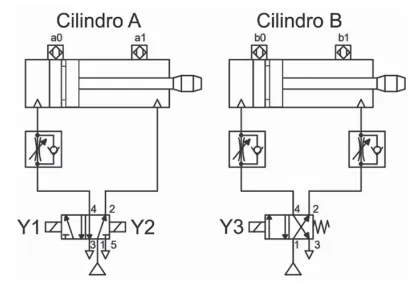

Circuitos pneumáticos apresentam uma série de vantagens e podem ser integrados com controladores lógicos programáveis (CLP) devido às válvulas comandadas eletricamente, permitindo a obtenção de circuitos eletropneumáticos como os da figura a seguir.

Assinale a alternativa correta sobre os circuitos eletropneumáticos apresentados e sua forma de integração com CLPs.

Alternativa A:
No CLP deve ser previsto o uso dos sensores para monitorar o retorno do cilindro B devido ao retorno por pressão piloto da válvula 4/2 vias.
Alternativa B:
Como o cilindro A tem retração rápida, o CLP não precisa de temporizador para aguardar o retorno completo do êmbolo.
Alternativa C:
As válvulas de controle de fluxo do cilindro B podem ser invertidas se o CLP acionar a válvula 4/2 vias de forma proporcional.
Alternativa D:
O retorno do cilindro B ocorrerá automaticamente por ação da válvula 5/2 vias caso o CLP não mantenha ativado o solenoide Y3.
Alternativa E:
A válvula direcional 5/2 vias de duplo solenoide permite manter o cilindro A no sentido comandado, mesmo após o CLP retirar os sinais de comando.
