Questão 1798507

Engenharia Elétrica e Engenharia Eletrônica · 2022

Questão

ID 1798507

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assuntos: Subestações: Custos, Diagramas Unifilares, Tipos de Barramentos e Sistemas Auxiliares

Ano: 2022 Banca: FEPESE - Fundação de Estudos e Pesquisas Socioeconômicos Órgão: Companhia Catarinense de Águas e Saneamento

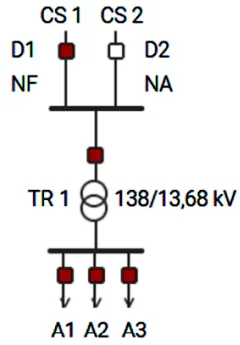

A figura abaixo mostra um diagrama esquemático de uma subestação de distribuição de energia elétrica.

Fonte: Curso Fundamentos do Setor Elétrico, ANEEL.

Assinale a alternativa que indica corretamente a configuração dessa subestação:

Alternativa A:
Subestação barra simples com dois circuitos de suprimento e três alimentadores.
Alternativa B:
Subestação de barra dupla com dois circuitos de suprimento operando em situação normal e dois alimentadores.
Alternativa C:
Subestação barra simples com um circuito de suprimento e dois alimentadores.
Alternativa D:
Subestação barra dupla com um circuito de suprimento e três alimentadores.
Alternativa E:
Subestação de barra dupla com dois circuitos de suprimento operando em situação normal e três alimentadores.
