A figura abaixo mostra um circuito cujos elementos possuem os seguintes valores: E 1 = 3 V • E 2 = 6 V • R 1 = 2 Ώ • R 2 = 4 Ώ Assinale a alternativa que indica, respectivamente, as correntes i1, i2 e i3:

i 1 = –0,5 A • i 2 = 0,5 A • i 3 = –0,25 A.

i 1 = –0,25 A • i 2 = 0,25 A • i 3 = 0,5 A.

i 1 = 0,25 A • i 2 = –0,25 A • i 3 = 0.5 A.

i 1 = 0,5 A • i 2 = –0,25 A • i 3 = 0,25 A.

i 1 = 0,5 A • i 2 = 0,25 A • i 3 = –0,25 A.

Questão 1798407

Engenharia Elétrica e Engenharia Eletrônica · 2022

ID 1798407

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assuntos: Leis de Kirchhoff, Análise Nodal e por Malha

Ano: 2022 Banca: FEPESE - Fundação de Estudos e Pesquisas Socioeconômicos Órgão: Companhia Catarinense de Águas e Saneamento

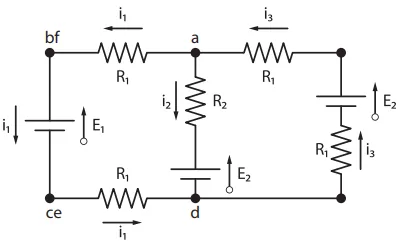

A figura abaixo mostra um circuito cujos elementos possuem os seguintes valores:

E₁= 3 V • E₂ = 6 V • R₁ = 2 Ώ • R²= 4 Ώ

Assinale a alternativa que indica, respectivamente, as correntes i1, i2 e i3:
