Questão 1798352

Engenharia Elétrica e Engenharia Eletrônica · 2022

Questão

ID 1798352

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assuntos: Fontes, Retificadores e Inversores Estáticos

Ano: 2022 Banca: FEPESE - Fundação de Estudos e Pesquisas Socioeconômicos Órgão: Companhia Catarinense de Águas e Saneamento

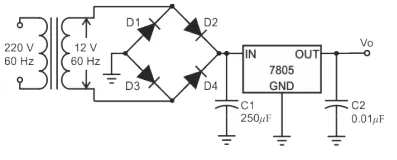

A figura a seguir exibe uma fonte de tensão que pode ser utilizada em painéis de automação para alimentação de circuitos lógicos e de baixa tensão.

Assinale a alternativa correta sobre a fonte de alimentação em questão.

Alternativa A:
O componente 7805 é um regulador de tensão ajustável onde os valores de C1 e C2 determinam o valor da tensão de saída.
Alternativa B:
A tensão de saída Vo nesse circuito terá um valor médio de 12 V devido à tensão RMS na saída do transformador.
Alternativa C:
O capacitor C1 tem a função de filtrar as frequências harmônicas que surgem após a ponte inversora.
Alternativa D:
O capacitor C2 tem a função de filtrar a tensão de saída regulada, principalmente, para ruídos de alta frequência.
Alternativa E:
Os diodos D1, D2, D3 e D4 formam uma ponte retificadora com derivação central para retificação de onda completa.
