Questão 1798350

Engenharia Elétrica e Engenharia Eletrônica · 2022

Questão

ID 1798350

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assunto: Partida e Controle de Velocidade

Ano: 2022 Banca: FEPESE - Fundação de Estudos e Pesquisas Socioeconômicos Órgão: Companhia Catarinense de Águas e Saneamento

A partida de motores empregando a técnica estrela-triângulo exige correto acionamento dos elementos que compõem o circuito.

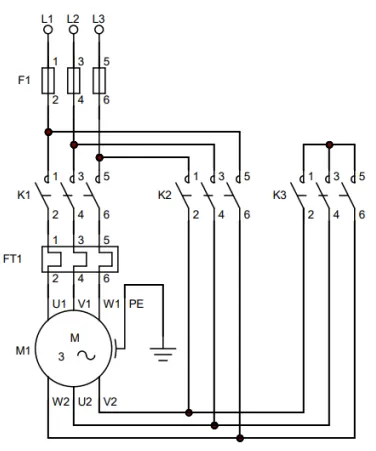

A figura a seguir exibe em exemplo de circuito de potência utilizado nesta técnica.

Assinale a alternativa correta com base no diagrama apresentado e nas características da técnica de partida estrela-triângulo.

Alternativa A:
Para realizar a inversão de rotação neste diagrama basta inverter as ligações dos bornes W2 e U2 no motor.
Alternativa B:
Se os contatores K2 e K3 forem acionados simultaneamente, haverá o rompimento dos fusíveis de proteção das fases.
Alternativa C:
O tempo para comutação de K2 para K3 é definido apenas em função da potência nominal do motor M1.
Alternativa D:
Se alguma falha impedir o fechamento dos contatos de potência de K3, o motor partirá unicamente em estrela.
Alternativa E:
Caso os contatores K2 e K3 não operem durante a partida, o motor terá disponível apenas 1/6 do seu conjugado.
