Questão 1798342

Engenharia Mecatrônica · 2022

Questão

ID 1798342

Disciplina: Engenharia Mecatrônica

Assuntos: Relés, Contatos, Contatores, Proteção, Sinalização

Ano: 2022 Banca: FEPESE - Fundação de Estudos e Pesquisas Socioeconômicos Órgão: Companhia Catarinense de Águas e Saneamento

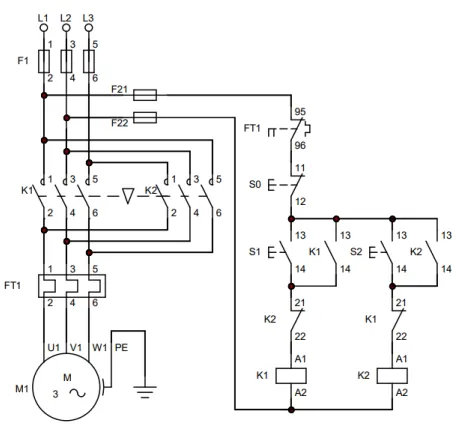

No diagrama elétrico a seguir são exibidos os circuitos de potência e de comando de um motor elétrico trifásico.

Assinale a alternativa correta em relação ao funcionamento desse circuito.

Alternativa A:
A manobra de reversão com o motor já em operação exige o acionamento prévio da chave S0 antes da chave S1 ou S2.
Alternativa B:
A simbologia empregada entre os contatores K1 e K2 indica que o motor M1 possui ligação dos enrolamentos em triângulo.
Alternativa C:
Os contatos auxiliares normalmente fechados K1 e K2 atuam como selo para manter suas respectivas bobinas energizadas.
Alternativa D:
Os contatos auxiliares normalmente abertos K1 e K2 atuam como intertravamento para a ligação simultânea dos contatores.
Alternativa E:
A ligação simultânea dos contatores é impedida pelo contato de FT1 que detecta a presença de corrente no motor.
