Questão
ID 1798339Disciplina: Engenharia Mecatrônica
Assuntos: Relés, Contatos, Contatores, Proteção, Sinalização
Ano: 2022 Banca: FEPESE - Fundação de Estudos e Pesquisas Socioeconômicos Órgão: Companhia Catarinense de Águas e Saneamento

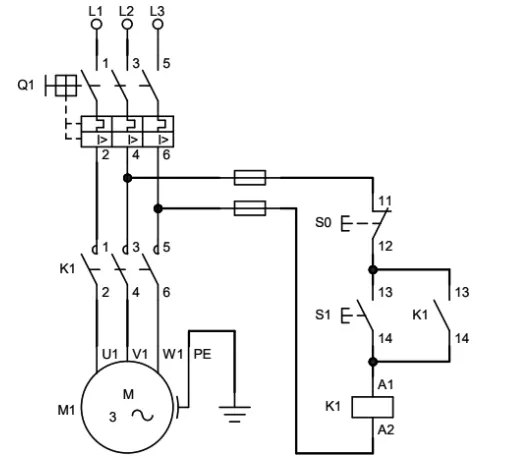

O diagrama elétrico a seguir apresenta um circuito para manobra e proteção de um motor elétrico trifásico.
Assinale a alternativa que identifica corretamente o elemento deste circuito responsável pela proteção contra curto-circuito e sobrecorrente nos enrolamentos do motor.
