Questão
ID 1798338Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Componentes Eletrônicos: Diodos, Transistores, Tiristores e Amplificadores
Ano: 2022 Banca: FEPESE - Fundação de Estudos e Pesquisas Socioeconômicos Órgão: Companhia Catarinense de Águas e Saneamento
Um técnico de automação decidiu utilizar um sensor para acionar um relé eletromecânico quando a saída digital do sensor comutar para nível lógico alto (5 V).

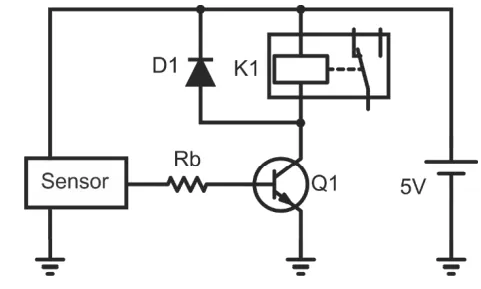

No entanto, o sensor apresenta uma limitação de corrente máxima em sua saída de 2 mA. Para possibilitar o acionamento, foi construído o circuito eletrônico a seguir:
Considerando que o relé K1 consome 100 mA e que o transistor Q1 escolhido apresenta Icmax = 200 mA, Vce(sat) = 0,2 V, Vbe(sat) = 0,7 V e hFE(sat) = 100, o resistor Rb comercial que permite o acionamento do relé sem extrapolar o limite de corrente do sensor é:
