Questão 1798330

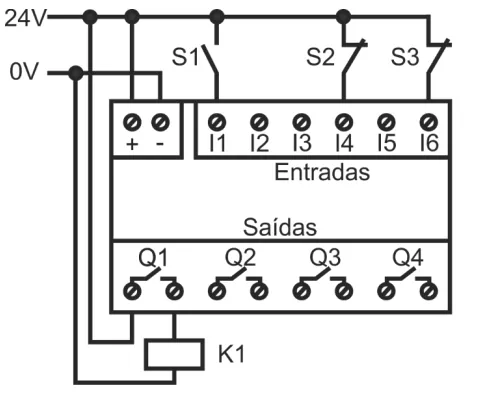

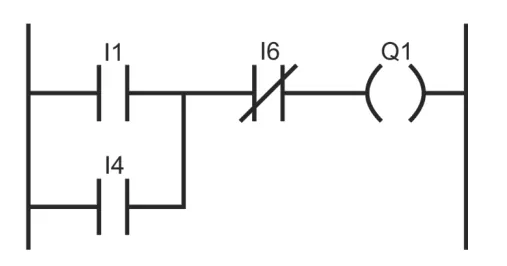

O esquema elétrico a seguir exibe a ligação das botoeiras sem retenção S1, S2 e S3 e do relé K1 a um CLP. As entradas do CLP são consideradas em nível lógico alto (1) quando conectadas à tensão de 24 V e as saídas são a relé, com contato do tipo normalmente aberto. Além da ligação elétrica, é possível observar o diagrama Ladder, que determina o funcionamento do sistema.

Com base nas informações fornecidas e nos diagramas apresentados, assinale a alternativa em que a combinação dos estados das botoeiras permite a energização do relé K1.
