Questão 1797604

Engenharia de Telecomunicações · 2016

Questão

ID 1797604

Disciplina: Engenharia de Telecomunicações

Assunto: Transdutores

Ano: 2016 Banca: Instituto AOCP Órgão: Companhia Catarinense de Águas e Saneamento

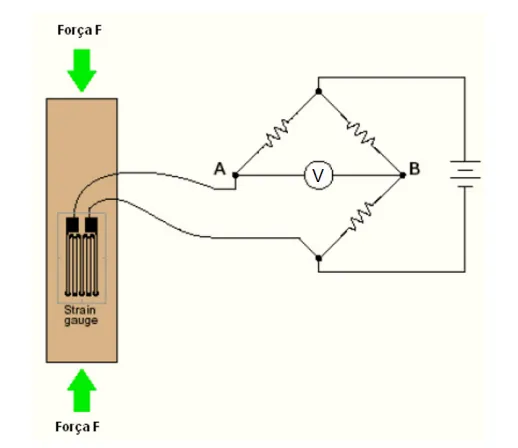

A vazão em uma tubulação de água pode ser monitorada através de um transdutor de força de tensão, o qual é capaz de ler a força de compressão ou extensão a que um dado objeto está sujeito. A figura a seguir ilustra um transdutor de pressão ligado a um circuito de um quarto de ponte enquanto os outros ¾ correspondem a componentes fixos. Nesse contexto, é correto afirmar que

Alternativa A:
o deslocamento fracional (ou deformação) que ocorre no material para uma dada força aplicada não provoca variações na tensão de saída, medida através do voltímetro.
Alternativa B:
pressupondo que inicialmente a ponte está balanceada, à medida que a força de compressão aumenta, a ponte fica não balanceada, passando o voltímetro a indicar uma medida não nula.
Alternativa C:
a tensão de saída obtida no voltímetro será uma função independente da tensão de excitação da fonte de alimentação.
Alternativa D:
a sensibilidade desse instrumento será fixa para todo o tipo de material.
Alternativa E:
tal instrumento é totalmente insensível à variação de temperatura.
