Questão 1797599

Engenharia Elétrica e Engenharia Eletrônica · 2016

Questão

ID 1797599

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assunto: Partida e Controle de Velocidade

Ano: 2016 Banca: Instituto AOCP Órgão: Companhia Catarinense de Águas e Saneamento

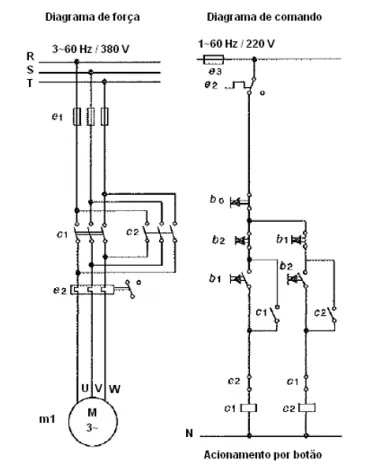

Analise os diagramas elétricos de força e de comando das figuras a seguir e assinale a alternativa correta.

Alternativa A:
Trata-se de um acionamento de partida estrela-triângulo.
Alternativa B:
Trata-se de um acionamento de partida utilizando chave compensadora.
Alternativa C:
No diagrama de comando, o contato normalmente fechado de c2 é aberto quando a bobina do contator c1 é energizada.
Alternativa D:
Acionando-se o botão b2, o contator c1 é ligado e o motor irá ter a sua rotação invertida.
Alternativa E:
Quando o botão b1 for acionado, a bobina do contator c1 é energizada e o contato normalmente fechado de c1 será aberto.
