Questão
ID 1796806Disciplina: Engenharia de Telecomunicações
Assunto: Acionadores
Ano: 2011 Banca: FEPESE - Fundação de Estudos e Pesquisas Socioeconômicos Órgão: Companhia Catarinense de Águas e Saneamento

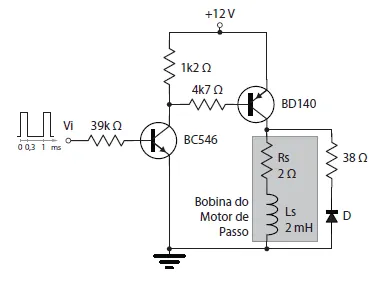

A figura abaixo apresenta um circuito de acionamento (driver) de motor de passo.
Analisando este circuito, considerando que o transitório de um circuito RL tem duração de 3τ, complete as lacunas do texto abaixo:
A bobina do motor de passo será acionada por ___________________, enquanto o transistor BD140 permanece em condução. A extinção da corrente na bobina acontecerá em aproximadamente_____________________________ através do _____________________________ , após o bloqueio do transistor
