Questão
ID 1796803Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Circuitos Sequenciais
Ano: 2011 Banca: FEPESE - Fundação de Estudos e Pesquisas Socioeconômicos Órgão: Companhia Catarinense de Águas e Saneamento

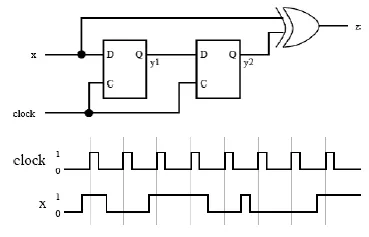

Para o circuito abaixo, considere o gráfico de sinais das entradas x e de clock conforme a figura:
A sequência de valores que a saída z assumirá, tendo como referência a borda de subida do sinal de clock, é:
