Questão
ID 1796800Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Componentes Eletrônicos: Diodos, Transistores, Tiristores e Amplificadores
Ano: 2011 Banca: FEPESE - Fundação de Estudos e Pesquisas Socioeconômicos Órgão: Companhia Catarinense de Águas e Saneamento

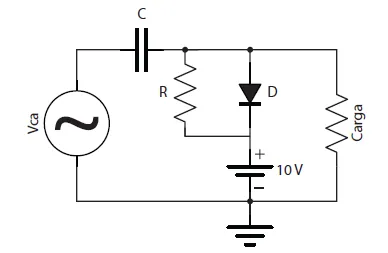

Analise o circuito grampeador mostrado abaixo:
Considerando a tensão Vca = 15 sen (1000.t) volts e o diodo com características ideais, a tensão na carga oscilará entre os limites de:
