Questão
ID 1790110Disciplina: Engenharia Mecatrônica
Assuntos: Relés, Contatos, Contatores, Proteção, Sinalização
Ano: 2013 Banca: FGV - Fundação Getúlio Vargas Órgão: Companhia de Desenvolvimento Urbano do Estado da Bahia

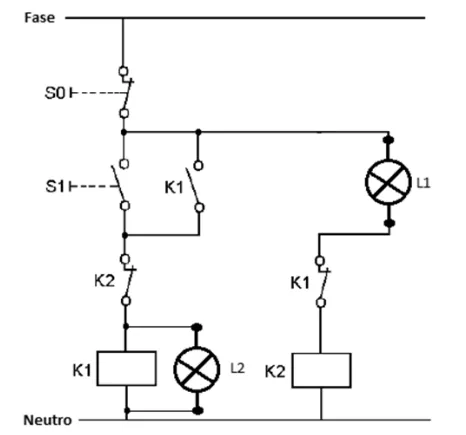

A figura a seguir apresenta um esquema para o acendimento das lâmpadas L1 e L2.
Os estados de L1 e L2 antes e depois do acionamento da botoeira S1 são, respectivamente,
