Questão
ID 1790075Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Dimensionamento de Condutores e Eletrodutos
Ano: 2013 Banca: FGV - Fundação Getúlio Vargas Órgão: Companhia de Desenvolvimento Urbano do Estado da Bahia

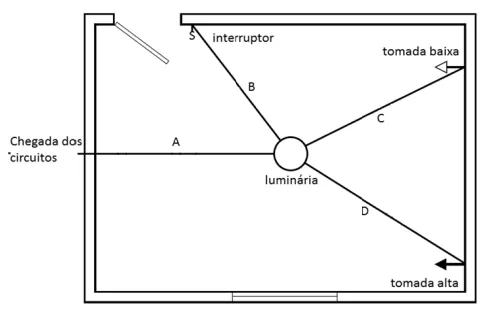

A figura a seguir apresenta uma dependência de uma casa alimentada por dois circuitos terminais.
A respeito dos cabos que devem estar contidos nos eletrodutos A, B, C e D, analise as afirmativas a seguir.
I. O eletroduto A deve ter duas fases, dois neutros e um terra.
II. O eletroduto B deve ter um neutro e um retorno.
III. Os eletrodutos C e D devem ter, em cada um deles, uma fase, um neutro e um terra.
Assinale:
