Questão
ID 1789159Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Circuitos com Amplificadores e com Conversores de Dados
Ano: 2021 Banca: IBFC - Instituto Brasileiro de Formação e Capacitação Órgão: Prefeitura Municipal de São Gonçalo do Amarante

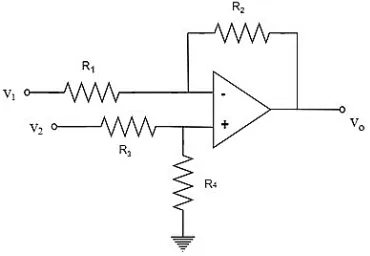

Sobre o amplificador ilustrado na figura abaixo, analise as afirmações que seguem.
I. Esse dispositivo amplifica a diferença entre as duas entradas e rejeita um sinal comum às duas entradas.
II. A tensão de saída é dada por \(v_o=\frac{R_2}{R_1}\left(v_2-v_1\right)\) desde que \(\frac{R_1}{R_2}=\frac{R_3}{R_4}\) .
III. O circuito apresentado também é conhecido como subtrator.
Assinale a alternativa correta.
