Questão
ID 1789157Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Teoremas: Superposição, Thévenin, Norton
Ano: 2021 Banca: IBFC - Instituto Brasileiro de Formação e Capacitação Órgão: Prefeitura Municipal de São Gonçalo do Amarante

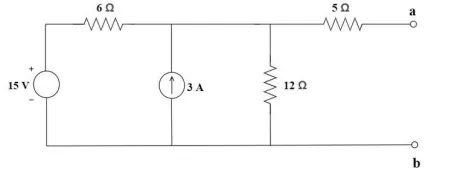

De acordo com o teorema de Thévenin, um circuito linear de dois terminais pode ser substituído por um circuito equivalente composto por uma fonte de tensão em série com um resistor, denominados Vth e Rth, respectivamente. Analisando o circuito abaixo e obtendo-se o equivalente de Thévenin visto pelos terminais a-b, assinale a alternativa correta.
