Questão
ID 1782876Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Componentes Eletrônicos: Diodos, Transistores, Tiristores e Amplificadores
Ano: 2011 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Empresa Brasileira de Correios e Telégrafos

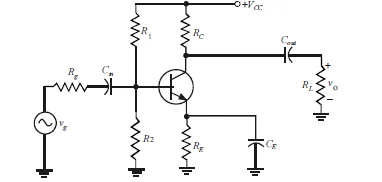

Considere o diagrama acima, que representa um amplificador, com transistor bipolar de junção que está polarizado corretamente na região ativa, e cujo ganho A=vo/vg é igual a 20. Considere, ainda, que VCC seja igual a 12 V e que o potencial CC de polarização seja igual a 4 V no emissor e igual a 8 V no coletor. Considere, por fim, que todos os capacitores tenham capacitância alta o suficiente para que funcionem como curtos-circuitos para o sinal vg, em razão da frequência desse sinal. Com base nessas informações, julgue os itens seguintes.
A configuração do amplificador acima representado é do tipo emissor comum.
