Questão
ID 1780569Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Subestações: Custos, Diagramas Unifilares, Tipos de Barramentos e Sistemas Auxiliares
Ano: 2024 Banca: FUVEST - Fundação Universitária para o Vestibular da USP Órgão: Universidade de São Paulo
TEXTO PARA AS QUESTÕES 44 E 45

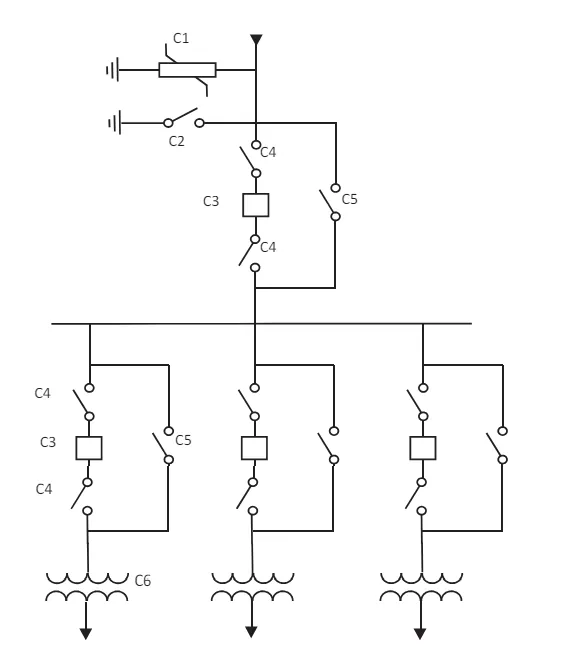

A figura a seguir representa o diagrama unifilar de uma subestação abaixadora de distribuição, com um circuito de entrada e três circuitos de saída.
Considerando a subestação representada no texto, com os seguintes dados nominais:
Tensão de entrada: 110 kV
Tensão de saída: 11 kV
Potência de cada transformador: 17,3 MVA
Impedância porcentual de cada transformador: 5%
Impedância porcentual da linha de entrada, referida à mesma
base dos transformadores: 1,7%
Admitindo que a proteção, tanto dos transformadores quanto da subestação, seja promovida por disjuntores, pergunta-se como deve ser a especificação desses dispositivos (corrente nominal térmica e capacidade de interrupção de curto circuito trifásico simétrico):
