Questão 1780558

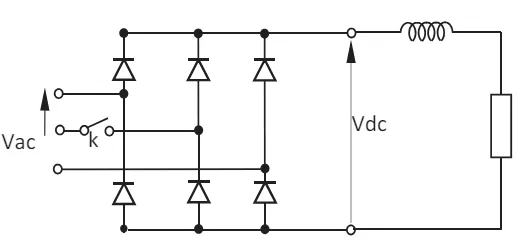

A figura a seguir representa o esquema de um retificador constituído de uma ponte de diodos de onda completa trifásica, alimentando a carga resistiva de valor 5 \(\Omega\) , por meio de uma indutância série de valor elevado. São utilizados em estações geradoras e subestações para a alimentação de alguns tipos de relés e para carga de baterias.

A alimentação do lado da tensão alternada trifásica é feita com valor de 220 V – 60 Hz. Em situações de falha, a alimentação pode ser tornar monofásica (abertura da chave k).

Assinale a alternativa que apresenta os valores da tensão retificada, da corrente contínua entregue à carga e da corrente drenada da linha alternada, respectivamente para chave k fechada e aberta (desprezar a queda nos diodos e a reatância de comutação).
