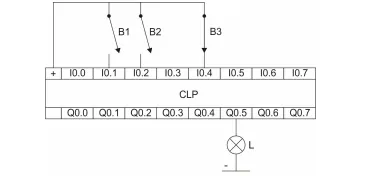

Abaixo é apresentada a conexão de três botões, B1, B2 e B3 a uma interface de entrada de um Controlador Lógico Programável − CLP, que possui uma lâmpada L conectada à sua interface de saída.
Considerando que B1 e B2 são botões normalmente abertos, e B3 é um botão normalmente fechado, deseja-se que:
− caso B3 esteja fechado, L acenda quando B1 ou B2 estejam fechados.
− caso B3 esteja aberto, L não deve acender.
Um possível programa elaborado em Diagrama em Escada que atende à condição especificada é:
