Questão 1762295

Engenharia Elétrica e Engenharia Eletrônica · 2019

Questão

ID 1762295

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assunto: Coordenação da Proteção e Cálculos de Curto-circuito

Ano: 2019 Banca: UFMA - Universidade Federal do Maranhão Órgão: Universidade Federal do Maranhão

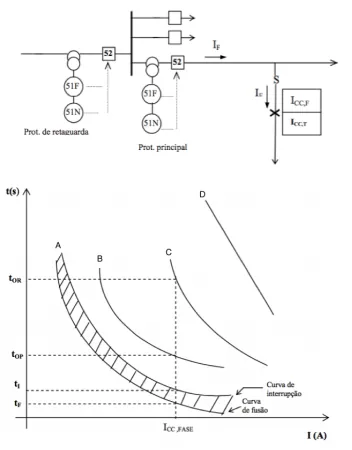

A figura a seguir apresenta um diagrama unifilar de um sistema de distribuição primário. Em seguida apresenta-se o coordenograma de fase entre relé x relé e relé x elo-fusível, cujas curvas descrevem dispositivos do sistema de distribuição e encontram-se marcados pelas letras A, B, C e D. Assinale a alternativa que caracteriza o correspondente dispositivo para cada uma destas letras, respectivamente.

Alternativa A:
Curva de recozimento dos condutores, relé de fase de retaguarda, relé de fase principal, elo-fusível
Alternativa B:
Elo-fusível, relé de fase de retaguarda, relé de fase principal, curva de recozimento dos condutores
Alternativa C:
Curva de recozimento dos condutores, relé de fase de retaguarda, relé de fase principal, elo-fusível
Alternativa D:
Curva de recozimento dos condutores, relé de fase principal, relé de fase de retaguarda, elo-fusível
Alternativa E:
Elo-fusível, relé de fase principal, relé de fase de retaguarda, curva de recozimento dos condutores
