Questão
ID 1736592Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Representação em Valores por Unidade (p.u.)
Ano: 2019 Banca: URI Santo Ângelo Órgão: Prefeitura Municipal de Santo Ângelo

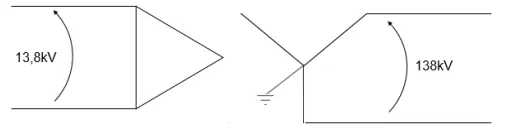

Um gerador de 20.000 kVA, 13,8kV, X=30% é conectado a um transformador com valores nominais 15.000 kVA, 13,8/138kV e X=10%, cujo esquema de ligação é mostrado na figura abaixo:
Adotando como base os valores de 138kV e 20.000kVA no lado AT do transformador, a soma das duas impedâncias, em pu, é igual a:
