Questão
ID 1736585Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Medição de Potência e Energia Elétrica (Ativa e Reativa)
Ano: 2019 Banca: URI Santo Ângelo Órgão: Prefeitura Municipal de Santo Ângelo
As curvas de carga, assim como os indicadores “Fator de Demanda” e “Fator de Carga”, são comumente utilizados tanto na etapa de projeto quanto para análise das condições de operação de uma determinada instalação elétrica. Ao realizar o diagnóstico de um transformador, foi registrada a curva de carga da figura abaixo.
Esse transformador atende a um circuito de iluminação pública, cuja Potência Instalada é de 15kW, e a uma indústria, cuja Potência Instalada é de 360kW.

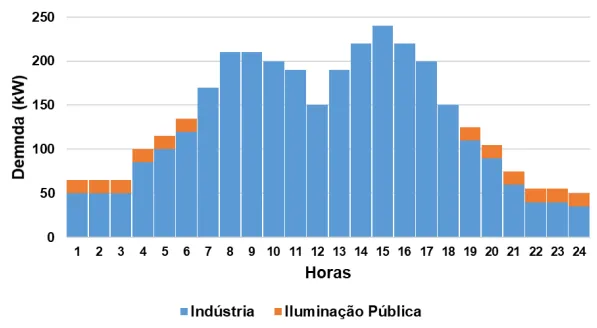

Curva de Carga
Sabendo que o Fator de Demanda da Iluminação Pública é 1, a Demanda Máxima Registrada no Transformador é de 240kW e a Demanda Média da indústria é de 132,5kW, é possível afirmar que a demanda média e o fator de demanda registrados no transformador são, respectivamente:
