Questão
ID 1736581Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Teoremas: Superposição, Thévenin, Norton
Ano: 2019 Banca: URI Santo Ângelo Órgão: Prefeitura Municipal de Santo Ângelo

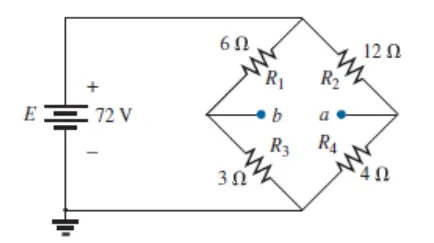

O Teorema de Thévenin afirma que qualquer circuito de dois terminais pode ser substituído por um circuito equivalente que consista somente de uma fonte de tensão em série com uma resistência e tem sido aplicado para análise de circuitos complexos. Para o circuito da Figura abaixo, o valor da fonte de tensão e da resistência do circuito equivalente de Thévenin entre os terminais a e b são, respectivamente:
Fonte: (BOYLESTAD)
