Questão
ID 1736579Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Circuitos Trifásicos Equilibrados e Desequilibrados
Ano: 2019 Banca: URI Santo Ângelo Órgão: Prefeitura Municipal de Santo Ângelo

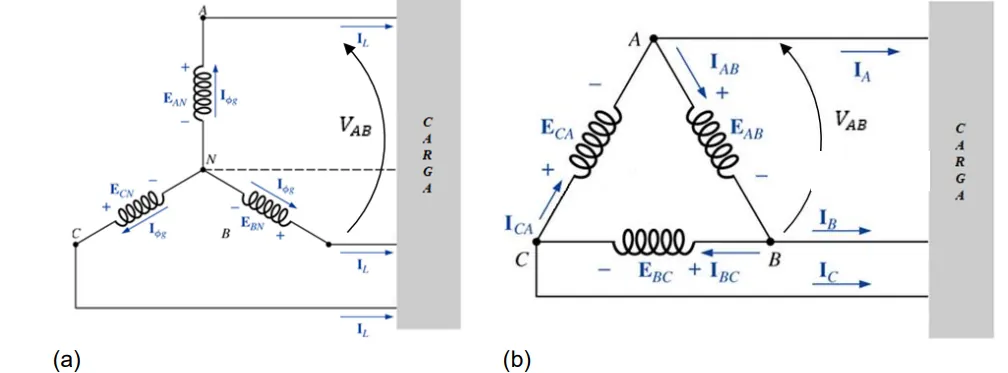

As figuras abaixo caracterizam os circuitos de geradores conectados em Estrela (a) e Triângulo (b) atendendo a cargas não determinadas.
FONTE: (BOYLESTAD)
Para esses circuitos, avalie as afirmações a seguir:
I. Para ambos os circuitos, se a carga é equilibrada, as correntes de fase são iguais em módulo e defasadas em 120º uma das outras, tal que o somatório dessas correntes seja nulo.
II. Para ambos os circuitos, pode-se dizer que a potência ativa trifásica pode ser calculada por P3ø = 3 ⋅ VL ⋅ IL ⋅ cosθ, sendo V, sendo VL e IL a tensão e a corrente de linha do circuito e θ o ângulo de defasagem entre a tensão e a corrente.
III. Enquanto para a ligação estrela as relações de entre corrente de linha e de fase são dadas por İL = İf ⋅ \(\sqrt{3}\) \(\sqrt{3}\) ∠3030o, para a ligação triângulo são , independentemente da carga ser equilibrada ou não.
IV. Do ponto de vista prático, se tivessem apenas cargas trifásicas equilibradas, a ausência do fio neutro em uma ligação estrela não teria efeito, pois, idealmente, o sistema estaria sempre em equilíbrio.
É correto apenas o que se afirma em:
