Questão
ID 1732810Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Componentes Eletrônicos: Diodos, Transistores, Tiristores e Amplificadores
Ano: 2023 Banca: Avança SP - Instituto Avança São Paulo Órgão: Departamento de Água e Esgoto de Santa Bárbara d'Oeste

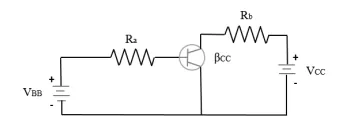

A figura a seguir representa um circuito com transistor ideal, onde a corrente no coletor-emissor (IC) é de:
Dados:
▪ VBB = VCC = 20 V
▪ Resistor Ra = 500 KΩ
▪ Resistor Rb = 500 KΩ
▪ Ganho de corrente βCC = 200
