Questão 1732805

Engenharia Mecatrônica · 2023

Questão

ID 1732805

Disciplina: Engenharia Mecatrônica

Assuntos: Relés, Contatos, Contatores, Proteção, Sinalização

Ano: 2023 Banca: Avança SP - Instituto Avança São Paulo Órgão: Departamento de Água e Esgoto de Santa Bárbara d'Oeste

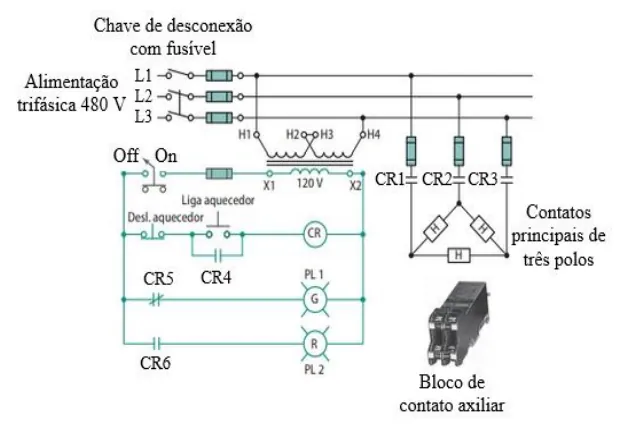

Interprete o circuito de aquecimento controlado por um contator magnético, conforme figura a seguir:

É incorreto afirmar que:

Alternativa A:
um transformador de acionamento é utilizado para reduzir a tensão de linha de 480 para 120 V para fins de acionamento.
Alternativa B:
o circuito de acionamento a três fios é usado para comutar a alimentação para os elementos de aquecimento.
Alternativa C:
com a chave on/off (liga/desliga) fechada, a botoeira “liga aquecedor” é pressionada para energizar a bobina CR do contator.
Alternativa D:
quando os contatos principais de potência CR1, CR2 e CR3 se fecham, energiza-se os elementos de aquecimento com a tensão de fase.
Alternativa E:
quando o contato auxiliar CR4 se fecha, faz-se a retenção (selo) da botoeira “liga aquecedor” e o circuito da bobina se mantem fechado.
