Questão
ID 1728285Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Circuitos Resistivos, RL e RC, e RLC
Ano: 2023 Banca: SELECON - Instituto Nacional de Seleções e Concursos Órgão: Prefeitura Municipal de Nova Mutum
Considerar a figura 1 (a) e a figura 1 (b) a seguir para responder às questões 36 e 37.

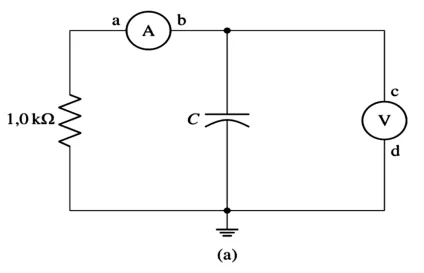

Figura 1 (a)
t[ms] | i [mA] | v[V] |
0 0,5 1 2 10 | -10 -6 -3,7 -1,4 -0 | 10 6 3,7 1,4 0 |
Figura 1 (b)
O circuito da figura 1(a) é composto por um resistor, um capacitor de valor desconhecido, um amperímetro e um voltímetro. Nestas condições, foram feitas as medições de corrente i e tensão v da tabela da figura 1(b), utilizando os seus devidos instrumentos. Suponha-se que valores sem sinal sejam positivos. Nesse caso, o valor do capacitor é:
