Questão
ID 1727681Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: NBR 5444 – Símbolos Gráficos para Instalações Elétricas Prediais
Ano: 2023 Banca: SELECON - Instituto Nacional de Seleções e Concursos Órgão: Prefeitura Municipal de Nova Mutum

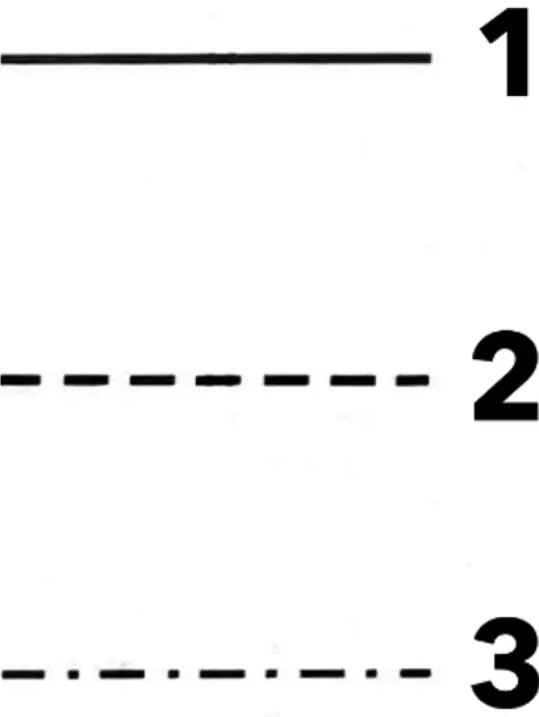

Observe a imagem a seguir, referente a convenções utilizadas em projetos de instalações elétricas prediais.
Fonte: NISKIER, Julio; MACINTYRE, Archibald Joseph. Instalações Elétricas: de acordo com a NBR 541:2004, versão corrigida em 17/03/2008, instalações elétricas de baixa tensão. Colaboração de Luiz Sebastião Costa. 6ª ed Rio de Janeiro: LTC, 2014. Adaptado.
As simbologias 1, 2 e 3 são referentes, respectivamente, a:
