Questão
ID 1722898Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Coordenação da Proteção e Cálculos de Curto-circuito
Ano: 2022 Banca: SELECON - Instituto Nacional de Seleções e Concursos Órgão: Prefeitura Municipal de Lucas do Rio Verde
Seja o diagrama unifilar da Figura 5, representando trecho de um sistema elétrico. Nesse diagrama, são representados quatro disjuntores A, B, C e D e seus respectivos ajustes de corrente.
Subestação |

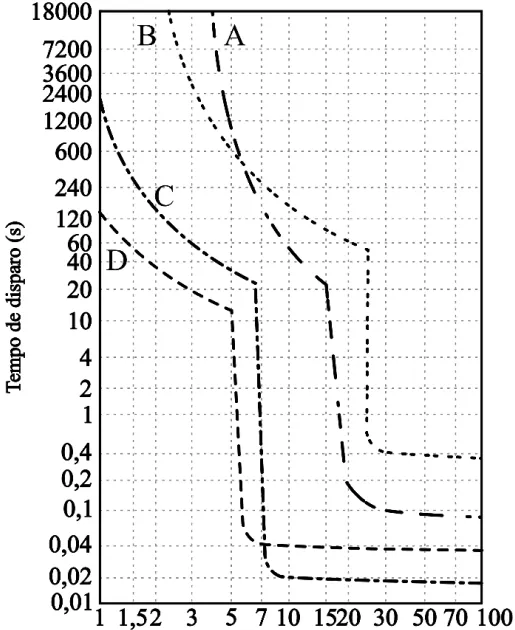

PConsidere-se agora a Figura 6 com as curvas características de disparo de cada um desses disjuntores.
Figura 6
Múltiplo da corrente de ajuste do relé
Adaptado de CREDER, H. Instalações Elétricas. 16ª edição. Rio de Janeiro: LTC, 2016.
Ocorrendo um curto-circuito no ponto P de intensidade 750 A, o disjuntor que irá atuar primeiro será o:
