Questão
ID 1722884Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: NBR 5419 – Proteção Contra Descargas Atmosféricas
Ano: 2022 Banca: SELECON - Instituto Nacional de Seleções e Concursos Órgão: Prefeitura Municipal de Lucas do Rio Verde

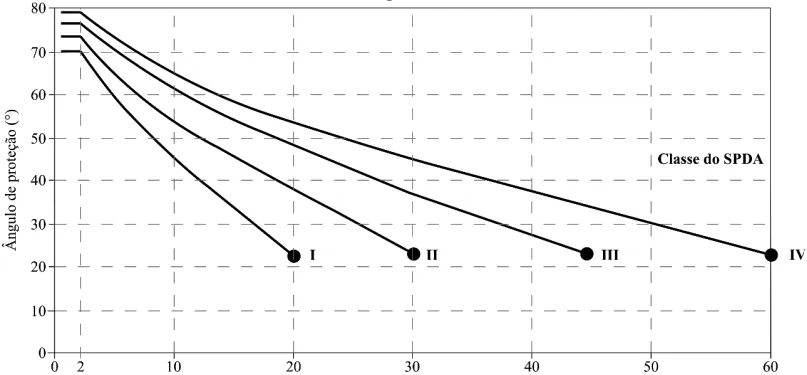

Considere-se a figura 7 que representa o ângulo de proteção correspondente à classe do SPDA.
Figura 7
Altura do captor em relação ao plano de referência (m)
Adaptado de ASSOCIAÇÃO BRASILEIRA DE NORMAS TÉCNICAS, NBR 5419: Proteção contra descargas atmosféricas - Parte 3: Danos físicos a estruturas e perigos à vida. 2015.
A altura do solo até o topo de um captor do sistema de SPDA de um prédio é de 12 m.Assumindo-se que esse captor está localizado na extremidade do prédio, utilizando-se o método do ângulo de proteção, o cone de proteção desse captor tem raio 16.m. De acordo com a curva da Figura 7 e a NBR 5419-3:2015, pode-se dizer que este SPDA é de classe:
