ID 1722856Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Coordenação da Proteção e Cálculos de Curto-circuito
Ano: 2022 Banca: SELECON - Instituto Nacional de Seleções e Concursos Órgão: Prefeitura Municipal de Lucas do Rio Verde

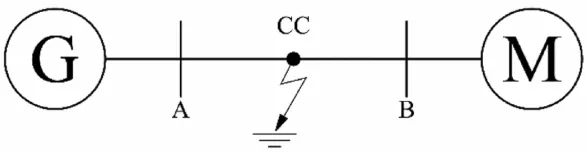

Uma pequena indústria é representada pelo diagrama unifilar da Figura 2, em que o gerador representa o fornecimento de energia da concessionária cuja potência de curto-circuito nesse ponto é de 100 kVA e sua impedância pode ser representada por (0,02 + j0,50) pu. A impedância da indústria, representada no diagrama pelo símbolo de um motor, é j0,20 pu.
Figura 2
Concessionária Máquinas
|
Deve-se adicionar um banco de capacitores trifásico, de impedância j0,01 pu, nessa indústria, que pode ser instalado tanto no barramento A quanto no barramento B. Esse banco de capacitores é composto por três bancos monofásicos ligados em estrela aterrada na mesma referência das máquinas e da concessionária.
Admitindo-se uma base 100 MVA e 13,8 kV e que todos os dados em pu já estão nestas bases e considerando que as impedâncias dos condutores são desprezíveis, suponha-se que ocorra um curto-circuito simétrico no local indicado como CC. Neste caso, a razão entre a corrente de curto-circuito (ICC) com o banco de capacitores instalado no ponto A e ICC com o banco de capacitores instalado no ponto B será:
