Questão
ID 1722855Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Circuitos Resistivos, RL e RC, e RLC
Ano: 2022 Banca: SELECON - Instituto Nacional de Seleções e Concursos Órgão: Prefeitura Municipal de Lucas do Rio Verde

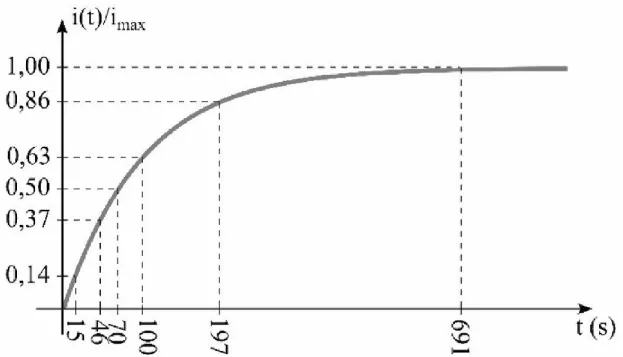

Um circuito RL é composto por uma resistência de 1 kΩ e alimentado por uma fonte de tensão de 10 V. O transitório da corrente é representado na Figura 1, onde o eixo horizontal representa o tempo, e o eixo vertical representa a razão entre o valor instantâneo da corrente e a máxima corrente que circula por este circuito.
Figura 1
O valor da indutância L do circuito é:
