Questão
ID 1722824Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: NBR 5444 – Símbolos Gráficos para Instalações Elétricas Prediais
Ano: 2022 Banca: SELECON - Instituto Nacional de Seleções e Concursos Órgão: Prefeitura Municipal de Lucas do Rio Verde

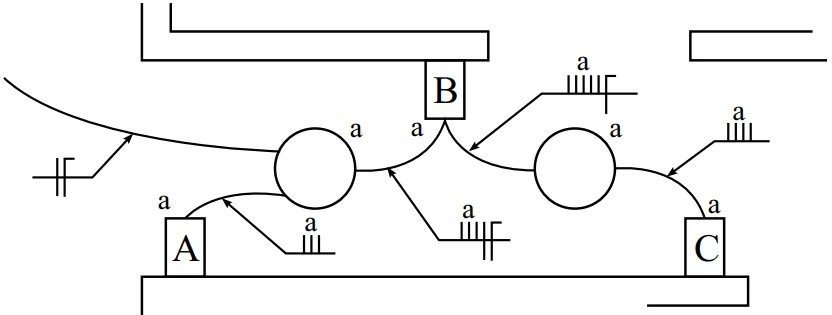

A Figura 3 apresenta um trecho de diagrama unifilar de uma instalação elétrica residencial, onde os interruptores nos pontos A, B e C foram suprimidos.
Figura 3
A | C |
B | D |
De acordo com a distribuição dos condutores indicada e admitindo-se que todos os condutores são referentes ao mesmo circuito e que todos os terminais dos três interruptores são utilizados, os símbolos referentes aos tipos de condutores que devem ser usados em cada um dos pontos, segundo a NBR 5444:1989, são:
