Questão
ID 1720407Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Fontes, Retificadores e Inversores Estáticos
Ano: 2023 Banca: UFES - Universidade Federal do Espírito Santo Órgão: Universidade Federal do Espírito Santo

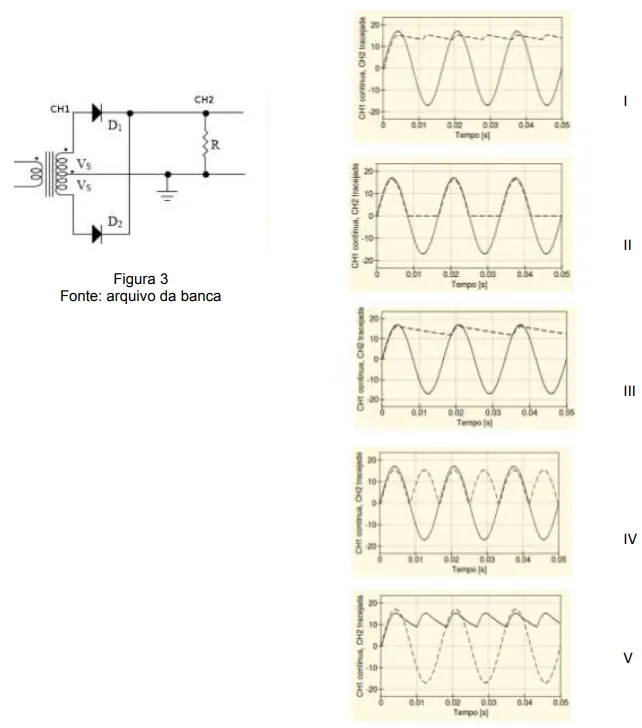

Analise o circuito retificador com transformador de derivação central, com os canais 1 e 2 do osciloscópio (CH1 e CH2, respectivamente) conectados como na Figura 3, e considere as distintas possibilidades de saída dos canais.
Sendo CH1 representado em linha contínua e CH2, em linha tracejada, a imagem que representa CORRETAMENTE a saída dos canais é:
