Questão
ID 1708443Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Componentes Eletrônicos: Diodos, Transistores, Tiristores e Amplificadores
Ano: 2017 Banca: FUNDEP UFMG - Fundação de desenvolvimento da pesquisa Órgão: Universidade Federal dos Vales do Jequitinhonha e Mucuri
Numere a COLUNA II de acordo com a COLUNA I, associando cada componente eletrônico à sua curva característica.
COLUNA I
1. UJT
2. FET
3. DIAC
4. FOTODIODO
5. BJT
6. SHOCKLEY

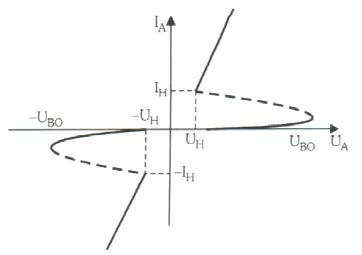

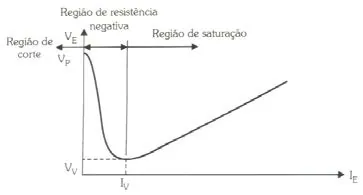

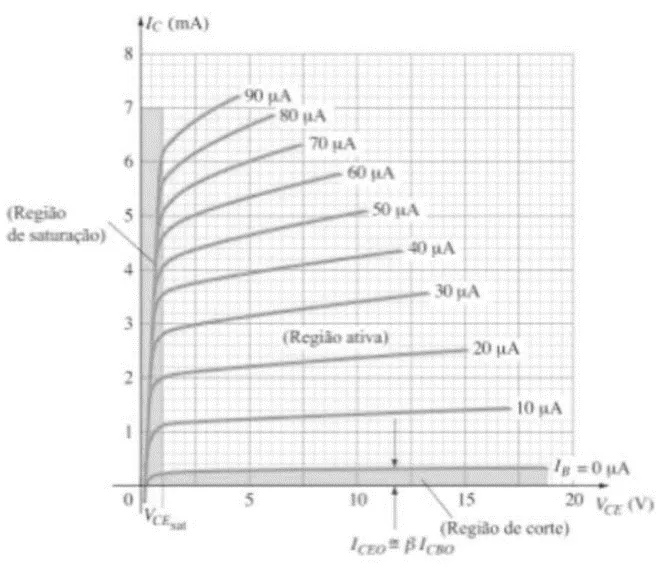

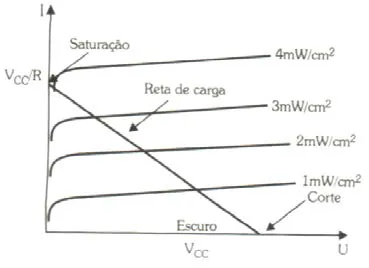

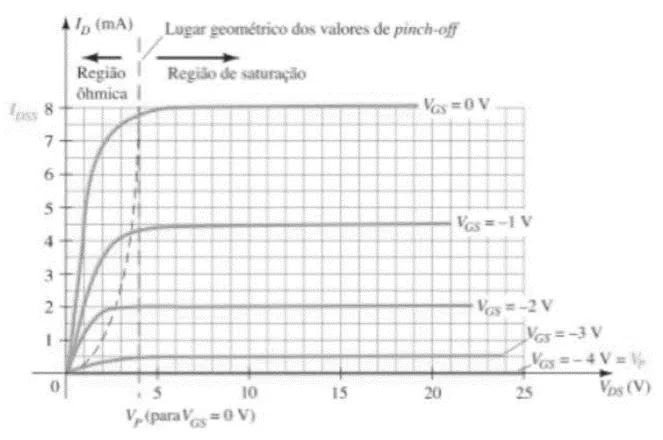

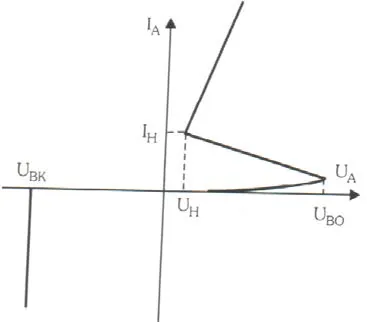

COLUNA II
( )
( )
( )
( )
( )
( )
Assinale a alternativa CORRETA.
