Analise o circuito abaixo e defina os valores de saída preenchendo a tabela. V A V B V S 0 0 0 10V 10V 0 10V 10V Assinale a alternativa que contém a sequência correta de valores da saída da tabela da primeira linha para a última.

Questão 1703774

Engenharia Elétrica e Engenharia Eletrônica · 2017

ID 1703774

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assuntos: Componentes Eletrônicos: Diodos, Transistores, Tiristores e Amplificadores

Ano: 2017 Banca: Instituto Federal Brasilia Órgão: Instituto Federal de Educação, Ciência e Tecnologia de Brasília

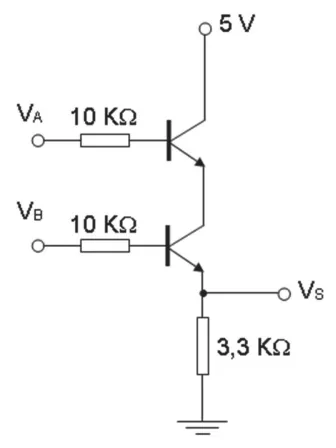

Analise o circuito abaixo e defina os valores de saída preenchendo a tabela.

Assinale a alternativa que contém a sequência correta de valores da saída da tabela da primeira linha para a última.
