Analise o circuito abaixo e defina os valores de saída preenchendo a tabela. V A V B V S 0 0 0 10V 10V 0 10V 10V Assinale a alternativa que contém a sequência correta de valores da saída da tabela, da primeira linha para a última.

Questão 1703769

Engenharia Elétrica e Engenharia Eletrônica · 2017

ID 1703769

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assunto: Circuitos Combinatórios

Ano: 2017 Banca: Instituto Federal Brasilia Órgão: Instituto Federal de Educação, Ciência e Tecnologia de Brasília

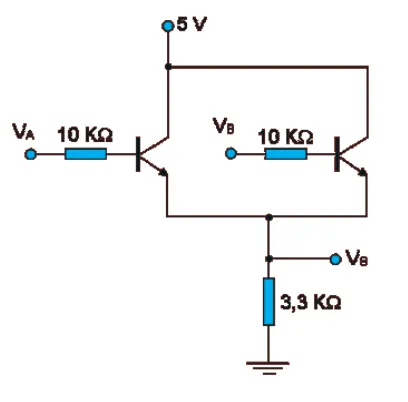

Analise o circuito abaixo e defina os valores de saída preenchendo a tabela.

Assinale a alternativa que contém a sequência correta de valores da saída da tabela, da primeira linha para a última.
