Questão
ID 1703766Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Circuitos Combinatórios
Ano: 2017 Banca: Instituto Federal Brasilia Órgão: Instituto Federal de Educação, Ciência e Tecnologia de Brasília

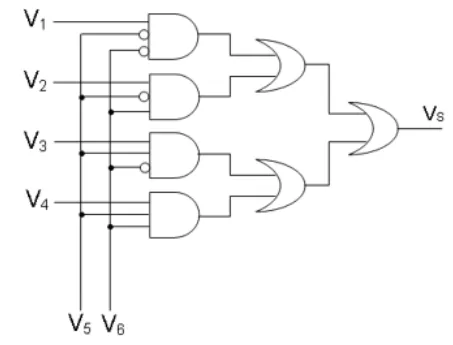

Para o circuito digital abaixo, defina qual é identificação das tensões V1, V2, V3, V4, V5 e V6 de entrada deste circuito com base na tabela apresentada.
VA | VB | VC | VS | |
0 | 0 | 0 | 0 | |
0 | 0 | 5V | 5V | |
0 | 5V | 0 | 0 | |
0 | 5V | 5V | 5V | |
5V | 0 | 0 | 5V | |
5V | 0 | 5V | 5V | |
5V | 5V | 0 | 0 | |
5V | 5V | 5V | 0 |
Assinale a alternativa que apresenta a sequência CORRETA de identificação das tensões de entrada do circuito.
