Questão
ID 1703754Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Programação Ladder
Ano: 2017 Banca: Instituto Federal Brasilia Órgão: Instituto Federal de Educação, Ciência e Tecnologia de Brasília

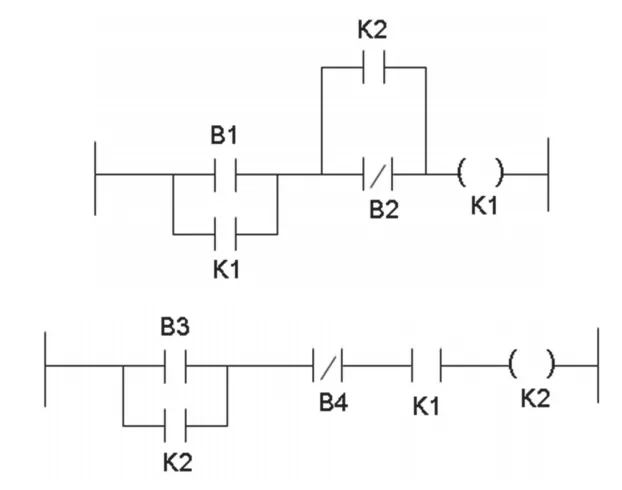

Analise o diagrama Ladder abaixo e defina a sequência obrigatória de acionamento dos motores 1 e 2 para ligar e desligar esses motores. Considere que o acionamento do motor 1 (M1) está vinculado à energização da bobina do contator 1 (K1) e o acionamento do motor 2 (M2) está vinculado à energização da bobina do contator 2 (K2).
B1, B3, B2 e B4 – Contatos vinculados a botoeiras.
