Questão
ID 1703748Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Circuitos com Amplificadores e com Conversores de Dados
Ano: 2017 Banca: Instituto Federal Brasilia Órgão: Instituto Federal de Educação, Ciência e Tecnologia de Brasília

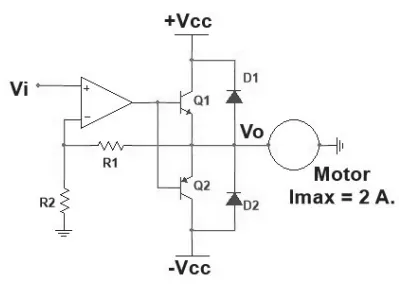

No circuito driver para motor DC apresentado na figura a seguir, determine:
- Os valores de R1 e R2 para que Vi = 0.5 V resulte em Vo = 12 V;
- O menor ganho de corrente dos transistores necessário para que o amplificador operacional funcione com correntes de saída menores do que 5mA.
