Questão 1703735

Engenharia Elétrica e Engenharia Eletrônica · 2017

Questão

ID 1703735

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assunto: Diagramas de Blocos e de Bode

Ano: 2017 Banca: Instituto Federal Brasilia Órgão: Instituto Federal de Educação, Ciência e Tecnologia de Brasília

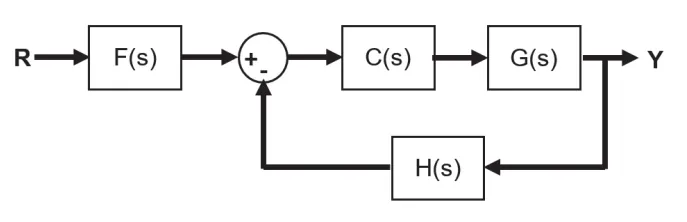

Determine a relação entre Y e R no sistema a seguir.

Alternativa A:
\(\frac{Y}{R}=\ \frac{F\left(s\right)\ .\ C\left(s\right)\ .\ G\left(s\right)}{1\ +\ H\ \left(s\right)\ .\ C\left(s\right)\ .\ G\left(s\right)}\)
Alternativa B:
\(\frac{Y}{R}=\frac{F\left(s\right)\ .\ C\left(s\right).\ G\left(s\right)\ .\ H\left(s\right)}{1\ +\ H\left(s\right)\ .\ C\left(s\right)\ .\ G\left(s\right)}\)
Alternativa C:
\(\frac{Y}{R}=\ \frac{C\ \left(s\right)\ .\ G\left(s\right)}{F\left(s\right)\ -\ H\left(s\right)}\)
Alternativa D:
\(\frac{Y}{R}\ =\ \frac{F\left(s\right)\ -\ H\left(s\right)}{C\left(s\right)\ .\ G\left(s\right)}\)
Alternativa E:
\(\frac{Y}{R}=\ \left[F\left(s\right)\ -\ H\left(s\right)\right]\ .\ C\left(s\right)\ .\ G\left(s\right)\) ]
