Questão
ID 1703631Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Circuitos Resistivos, RL e RC, e RLC
Ano: 2017 Banca: Instituto Federal Brasilia Órgão: Instituto Federal de Educação, Ciência e Tecnologia de Brasília
As questões 26 e 27 referem-se ao texto a seguir.

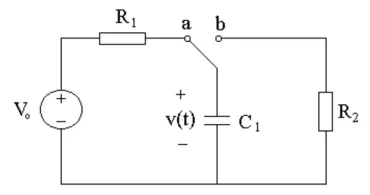

A chave da figura abaixo do circuito ficou na posição ‘a’ por um longo tempo. No instante t = 0s ela é movida para a posição ‘b’ e nela permanece. Considere V0 = 24V, R1 = 80Ω, R2 = 20Ω e C1 = 0,1F.
Qual é, aproximadamente, o valor da tensão v(t) no instante t = 20s?
