Questão
ID 1703608Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Circuitos com Amplificadores e com Conversores de Dados
Ano: 2017 Banca: Instituto Federal Brasilia Órgão: Instituto Federal de Educação, Ciência e Tecnologia de Brasília

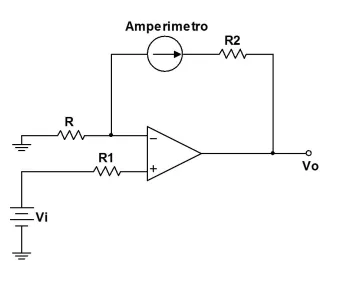

O circuito da figura a seguir apresenta um voltímetro analógico, no qual a medida lida no amperímetro é diretamente proporcional à tensão de entrada Vi. A resistência R2 corresponde à resistência do medidor e R1 corresponde à resistência da fonte de tensão da entrada. Considerando o amp. op. ideal, calcule o valor de R de tal forma que 1 mA lido corresponda a uma entrada Vi = 10 V.
