Questão
ID 1703584Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Componentes Eletrônicos: Diodos, Transistores, Tiristores e Amplificadores
Ano: 2017 Banca: Instituto Federal Brasilia Órgão: Instituto Federal de Educação, Ciência e Tecnologia de Brasília

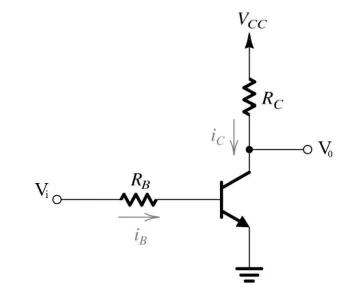

No o circuito da figura a seguir o transistor é de silício, possui um ganho β = 100 e está polarizado na região ativa. Sabendo que VCC = 12V, Vi = 4V, RB = 330kΩ e RC = 9kΩ qual é o valor de V0?
