Questão
ID 1703561Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Análise de Sistemas de Controle: Realimentação, Servossistemas, Estabilidade e Compensação
Ano: 2017 Banca: Instituto Federal Brasilia Órgão: Instituto Federal de Educação, Ciência e Tecnologia de Brasília
As questões 11 e 12 referem-se à figura a seguir.

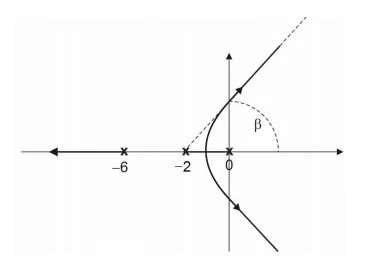

Um sistema de controle é constituído de uma planta, cujo modelo em malha aberta apresenta 3 polos reais e nenhum zero finito. Fechando-se a malha com realimentação de saída e variando o ganho de malha (K) positivamente de zero a infinito, os polos se deslocam seguindo as trajetórias mostradas no lugar das raízes da figura acima.
Dois dos polos de malha fechada seguem trajetórias assintóticas no plano complexo, ou seja, tendem para o infinito seguindo retas inclinadas em relação ao eixo real, como pode ser visto no lugar geométrico das raízes apresentado.
O ângulo de inclinação da reta pontilhada é
