Questão
ID 1702663Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Transformadores Trifásicos, Autotransformadores e Transformadores de Múltiplos Enrolamentos
Ano: 2010 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Instituto Federal de Educação, Ciência e Tecnologia de Brasília

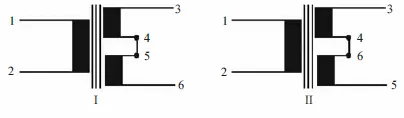

A figura I acima ilustra um transformador constituído de um enrolamento primário e de dois enrolamentos secundários idênticos — construídos com mesmo tipo de fio e mesmo número de espiras — ligados em série. A figura II mostra um transformador idêntico ao anterior, mas cujos enrolamentos secundários foram ligados diferentemente, ou seja, o terminal 4 foi conectado ao terminal 6.
Tendo como referência as informações acima, julgue o item a seguir.
Para uma mesma tensão CA aplicada entre os terminais 1 e 2, a tensão entre os terminais 3 e 6 do transformador I e a tensão entre os terminais 3 e 5 do transformador II serão diferentes.
